Spezifikation im Überblick
-
Prozesstemperatur
-50°C...180°C
-
Prozessdruck / max. Überlastdruck
Vakuum...25 bar
Anwendungsgebiet

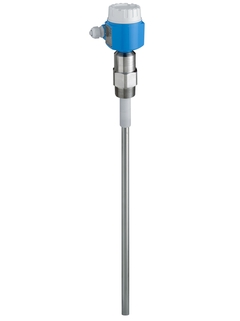

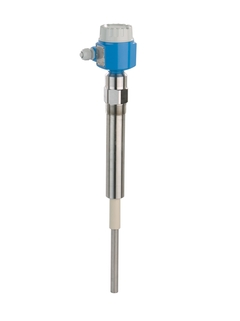

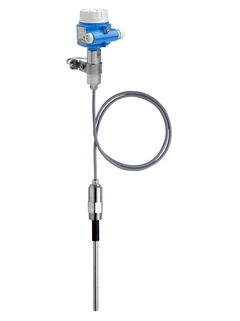

Der Solicap FTI55 ist eine teil-/vollisolierte und robuste Stabsonde zur Grenzstanddetektion in fein- bis grobkörnigen Schüttgütern. Aufgrund der aktiven Ansatzkompensation bietet sie höchste Zuverlässigkeit und ist durch zahlreiche Zertifikate und Zulassungen universell einsetzbar. Aufgrund der robusten Konstruktion kann auch in Anwendungen mit sehr hohen Seitenbelastungen (bis zu 300 Nm) sicher gemessen werden.
Für Anwendungen mit sehr hohen Seitenbelastungen - bis zu 300 Nm. In Verbindung mit Fieldgate (Messwert-Fernabfrage mittels Internettechnologie) stellt der Solicap eine ideale Lösung zur Materialbevorratung und Logistikoptimierung (Inventory Control) dar.
Prozessanschlüsse: Flansche und Gewinde
Messbereich: 200 bis 4.000 mm
Temperatur: -50 bis +180 °C
Druck: -1 bis +25 bar
Internationale Explosionsschutzzertifikate, SIL
Vorteile
Höchste Sicherheit und Zuverlässigkeit aufgrund der robusten Ausführung für raue Prozessbedingungen
Kostenersparnisse dank einfacher und schneller Inbetriebnahme da der Abgleich per Tastendruck erfolgt
Universell einsetzbar durch zahlreiche Zertifikate und Zulassungen
Zweistufiger Überspannungsschutz gegen statische Entladungen aus dem Silo

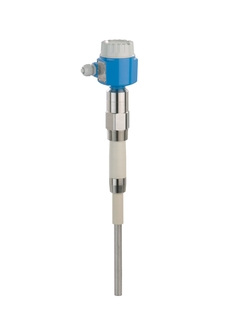

Zuverlässige und sichere Messung aufgrund aktiver Ansatzkompensation für anbackende Schüttgüter
Erhöhte Sicherheit durch permanente Selbstüberwachung der Elektronik
Einsparung von Lagerhaltungskosten durch leicht zu kürzende Seilausführung (bei Teil- und Vollisolation)
Videos
Extended Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Loading alternative products
Vorgänger
Erfolgsstorys
Beliebteste Downloads
-
-
Technische Information (TI)
Solicap M FTI55, FTI56 Technische Information
Deutsche Version - 10/2015
Grenzschalter für Schüttgüter
EN DE 26/10/201505/03/201014/11/200826/08/2006Sprache:
Deutsch
Version:
26/10/2015
Dateigröße:
1.5 MB
Dateiname:
TI00418FDE_1315.pdf
-
-
-
Einbauanleitung (EA)
Electronic insert FEI5x Installation Instruction
Englische Version - 04/2013
Liquicap M, Solicap M/S
EN DE 05/04/2013Sprache:
Englisch
Version:
05/04/2013
Dateigröße:
643.1 KB
Dateiname:
EA01077FA2_0113.pdf
-
50 Dokumente
-
-
Technische Information (TI)
TI Solicap M FTI55
Kapazitiv
EN DE 05/09/202425/09/2023Sprache:
Deutsch
Version:
05/09/2024
Dateigröße:
1.1 MB
Dateiname:
TI01556FDE_0224-00.pdf
-
-
-
Technische Information (TI)
Solicap M FTI55, FTI56 Technische Information
Grenzschalter für Schüttgüter
EN DE 26/10/201505/03/201014/11/200826/08/2006Sprache:
Deutsch
Version:
26/10/2015
Dateigröße:
1.5 MB
Dateiname:
TI00418FDE_1315.pdf
-
-
-
Betriebsanleitung (BA)
BA Solicap M FTI55
Kapazitiv
EN DE 05/09/202425/09/2023Sprache:
Deutsch
Version:
05/09/2024
Dateigröße:
2.5 MB
Dateiname:
BA02033FDE_0224-00.pdf
-
-
-
Betriebsanleitung (BA)
Solicap M FTI55, FTI56 Betriebsanleitung
Grenzschalter kapazitiv
EN DE 26/10/201505/03/201014/11/200826/09/2006Sprache:
Deutsch
Version:
26/10/2015
Dateigröße:
1.9 MB
Dateiname:
BA00300FDE_13.15.pdf
-
-
-
Kurzanleitung (KA)
Solicap M FTI55
Kapazitiver Füllstandsgrenzschalter
EN DE 01/09/2021Sprache:
Deutsch
Version:
01/09/2021
Dateigröße:
703.1 KB
Dateiname:
KA01485FDE_0120.pdf
-
-
-
Einbauanleitung (EA)
Cover for housing T13 terminal compartment Installation instruction
Liquiphant M/S, Soliphant M, Liquicap M, Solicap M/S
EN DE 24/02/202215/08/201409/08/2012Sprache:
Englisch
Version:
24/02/2022
Dateigröße:
119 KB
Dateiname:
EA01050FA2_0322.pdf
-
-
-
Einbauanleitung (EA)
Cover for housing T13 electronic compartment Installation instruction
Liquiphant M/S, Soliphant M, Liquicap M, Solicap M/S
EN DE 11/08/201409/08/2012Sprache:
Englisch
Version:
11/08/2014
Dateigröße:
164.3 KB
Dateiname:
EA01048FA2_0214.pdf
-
-
-
Einbauanleitung (EA)
Cover for housing F13 Installation instruction
Liquiphant M/S, SoliphantM, Liquicap M, Solicap M/S
EN DE 11/08/201409/08/2012Sprache:
Englisch
Version:
11/08/2014
Dateigröße:
134.4 KB
Dateiname:
EA01046FA2_0214.pdf
-
-
-
Einbauanleitung (EA)
Cover for housing T13 electronic compartment with sight glas Installation instruction
Liquicap M, Solicap M, Liquphant M/S/FailSafe, Soliphant M
EN DE 09/08/2012Sprache:
Englisch
Version:
09/08/2012
Dateigröße:
158.7 KB
Dateiname:
EA01049FA2_01.12.pdf
-
-
-
Einbauanleitung (EA)
Cover for housing F27 Installation instruction
Liquihant M/S, Soliphant M, Liquicap M, Solicap M/S
EN DE 11/08/201416/01/201409/08/2012Sprache:
Englisch
Version:
11/08/2014
Dateigröße:
136.4 KB
Dateiname:
EA01047FA2_0314.pdf
-
Ersatzteile nach Nummer in Zeichnung suchen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Deckel F13 Ex Alu, Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2052002698 -
-
Deckel F17 Alu, Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2052002699 -
-
Deckel T13 Alu, Dichtung EPDM
-
Abdeckung
ZeichnungsnummerBestellcode2052006903 -
-
Deckel F16 grau, PBTP, Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2052025606 -
-
Deckel F15 316L, Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2052027000 -
-
Deckel T13 "Terminals"Alu, Dichtung EPDM
-
Abdeckung
ZeichnungsnummerBestellcode2552007103 -
-
O-Ring 71,0x3,55 EPDM, 5 Stück
-
Dichtung
ZeichnungsnummerBestellcode2152004137 -
-
Dicht.set EPDM,Deckel F13/17/18/27,10St.
-
Dichtung
ZeichnungsnummerBestellcode2152004277 -
-
Dichtungsset EPDM 73,0x3,0, 10 Stück
-
Dichtung
ZeichnungsnummerBestellcode2152008495 -
-
Dichtung 67,5x2,9x1,5 VMQ/PTFE, 5 Stück
-
Dichtung
ZeichnungsnummerBestellcode2152028179 -
-
Kabel F15/F16/F17 separat, FTIxx
-
weitere Teile
Bestellcode71084478 -
-
Elektronik FEI54, Relais DPDT, AC/DC
-
Elektronik
ZeichnungsnummerBestellcode3071025814 -
-
Elektronik FEI55, 8/16mA, 11-36VDC
-
Elektronik
ZeichnungsnummerBestellcode3071025815 -
-
Elektronik FEI57S, 2-Leiter PFM
-
Elektronik
ZeichnungsnummerBestellcode3071025816 -
-
Elektronik FEI52, PNP, 10-55VDC
-
Elektronik
ZeichnungsnummerBestellcode3071025819 -
-
Elektronik FEI53, 3-12V, Signal
-
Elektronik
ZeichnungsnummerBestellcode3071025820 -
-
Elektronik FEI51, 19-253VAC
-
Elektronik
ZeichnungsnummerBestellcode3071042887 -
-
Elektronik FEI58 Namur
-
Elektronik
ZeichnungsnummerBestellcode3071100895 -
-
Mounting set (2"/pipe 38_V4A
-
weitere Teile
Bestellcode919806-1000 -
-
Dichtring G1, 33x39, FA, 5 St.
-
weitere Teile
ZeichnungsnummerBestellcode5752014048 -
-
Dichtring G1-1/2, 48x55, FA, 5 St.
-
weitere Teile
ZeichnungsnummerBestellcode5752014047 -
-
Wetterschutzhaube F13/F17/F18/F27
Bestellcode71040497 -
Wetterschutzhaube F16 Gehäuse
Bestellcode71127760
