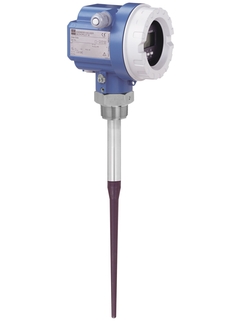

Name: Micropilot M FMR231
Brand: Endress+Hauser
Availability: InStock

Dieses Produkt ist nicht mehr erhältlich.

Bitte sehen Sie sich die neue Generation unter "Vorgänger/Nachfolger" an, oder wenden Sie sich an Ihre lokale Endress+Hauser Niederlassung.

Vorgänger

FMR231A

Nachfolger

F

L

E

X

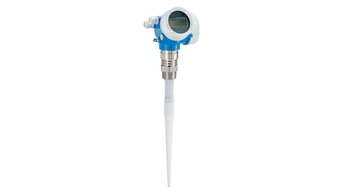

Micropilot FMR53

Für einfache Füllstandsanwendungen in Flüssigkeiten
Weitere Informationen

Preise werden geladen

Preis zur Zeit nicht verfügbar

Preis nach login

Price on request

Preis wird aktiviert

Preis: Informationen zur Verfügung stellen

from CHF ??.-
F

L

E

X
Micropilot FMR60B

Mehr Einfachheit für Ihre Anwendung
Erfahren Sie mehr.

Preise werden geladen

Preis zur Zeit nicht verfügbar

Preis nach login

Price on request

Preis wird aktiviert

Preis: Informationen zur Verfügung stellen

from CHF ??.-

Perfekt für Basisanwendungen
Einfachste Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Optimierter Leistungsumfang für Standardanwendungen
Einfache Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Maximaler Leistungsumfang für breiten Einsatzbereich
Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Höchster Nutzen durch Spezialisierung auf Anwendung
Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

Was ist FLEX?

FLEX Auswahl	Leistungsumfang	Einfache Auswahl
F L E X Fundamental Auswahl Perfekt für Basisanwendungen	Leistungsumfang	Einfache Auswahl
F L E X Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen	Leistungsumfang	Einfache Auswahl
F L E X Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle	Leistungsumfang	Einfache Auswahl
F L E X Xpert Auswahl Herausragende Leistung für besondere Anwendungen	Leistungsumfang	Einfache Auswahl Variabel

Mehr zur FLEX Auswahl

Merkmal / Anwendung

Merkmal / Anwendung
Versorgung / Kommunikation

2-Draht (HART / PROFIBUS PA / FOUNDATION Fieldbus)
Frequenz

C-Band (~6 GHz)
Genauigkeit

+/- 10 mm
Umgebungstemperatur

-40 °C...+80 °C
Prozesstemperatur

-40 °C...+150 °C
Prozessdruck / max. Überlastdruck

Vakuum...40 bar
Prozessseitige Hauptmaterialien

PTFE, PPS + 1.4435
Prozessanschluss

Gewinde:
NPT 1 1/2, R 1 1/2
Flansch:
DN50...DN150,
ASME 2" ... 6",
JIS 10K
Prozessanschluss hygienisch

Tri-Clamp ISO2852
DIN11864-1
DIN11851
Anwendung

Anwendung
Max. Messdistanz

Max. Messdistanz
Kommunikation

4...20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus
Zertifikate / Abnahmen

ATEX, FM, CSA, IECEx, TIIS, NEPSI
Überfüllsicherung WHG
SIL
EN10204-3.1
Schiffbau GL/ABS/NK
Anwendungsgrenzen

Anwendungsgrenzen

Filter

Downloads nach Seriennummer suchen

Konfigurieren, um die CAD-Zeichnungen dieses Produkts herunterzuladen

Konfiguration

135 Dokumente

Kurzanleitung (KA)

Exchange of antenna assembly on Micropilot M FMR231

Kurzanleitung (KA)

Englische Version - 04/2012

New version available in English

Exchange of antenna assembly on Micropilot M FMR231

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
24/04/2012

Sprache:	Englisch
Version:	24/04/2012
Dateigröße:	378.6 KB
Dateiname:	KA00551FA2_0107.pdf

Kurzanleitung (KA)

Micropilot M FMR231 Kurzanleitung

Kurzanleitung (KA)

Deutsche Version - 12/2009

New version available in English

Kontinuierliche und berührungslose Füllstandmessung.
Preiswerte 4...20mA - Zweidrahttechnik.
Geeignet für den Einsatz im Ex-Bereich.

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
31/12/2009

Sprache:	Deutsch
Version:	31/12/2009
Dateigröße:	845.9 KB
Dateiname:	KA1003FDE_1209.pdf

Kurzanleitung (KA)

Micropilot M FMR231 Kurzanleitung

Kurzanleitung (KA)

Deutsche Version - 12/2009

New version available in English

Kontinuierliche und berührungslose Füllstandmessung.
Preiswerte 4...20mA - Zweidrahttechnik.
Geeignet für den Einsatz im Ex-Bereich.

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
31/12/2009

Sprache:	Deutsch
Version:	31/12/2009
Dateigröße:	869.7 KB
Dateiname:	KA1005FDE_1209.pdf

Kurzanleitung (KA)

Micropilot M, Leveflex M, Prosonic M - Modification of F12 housing (2 wire) for connection of FHX40

Kurzanleitung (KA)

Englische Version - 04/2021

New version available in English

Micropilot M, Leveflex M, Prosonic M - Modification of F12 housing (2
wire) for
connection of FHX40

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
20/04/2021

Sprache:	Englisch
Version:	20/04/2021
Dateigröße:	188.7 KB
Dateiname:	KA00594F_A2.pdf

Kurzanleitung (KA)

Weather protection cover Mounting Instruction

Kurzanleitung (KA)

Englische Version - 06/2007

New version available in English

Weather protection cover for devices with F12/T12/F23 housing.

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
27/06/2007
31/05/2007

Sprache:	Englisch
Version:	27/06/2007
Dateigröße:	235.5 KB
Dateiname:	KA137Fa6_0607.pdf

Mehr Ergebnisse laden

Filter

Ersatzteile nach Nummer in Zeichnung suchen

60 spare parts & accessories

Deckel Anschlussraum F12/F23, FHX40

Abdeckung

Zeichnungsnummer

Bestellcode

11

52019062
Stecker 3-polig, M12, Dichtung

weitere Teile

Bestellcode

52020763
Set of screws housing F12/T12/F23

Gehäuse/Gehäuse Zubehör

Zeichnungsnummer

Bestellcode

12

535720-9020
Cover F12/T12 Alu, coated, gasket

Abdeckung

Zeichnungsnummer

Bestellcode

20

517391-0011
Cover T3/T12 Alu, coated, gasket

Abdeckung

Zeichnungsnummer

Bestellcode

25

518710-0020
Deckel F12/T12 Alu,Sichtscheibe,Dichtung

Abdeckung

Zeichnungsnummer

Bestellcode

20

52005936
O-Ring 113,9x3,63 EPDM, 5 Stück

weitere Teile

Bestellcode

71092209
Abdeckhaube Gehäuse T12

Abdeckung

Zeichnungsnummer

Bestellcode

11

52005643
Deckel Anschlussraum F12/F23

Abdeckung

Zeichnungsnummer

Bestellcode

11

52006026
Klemmenmodul 4-polig, HART, 2-Draht

Klemmenmodul

Zeichnungsnummer

Bestellcode

35

52006197
Klemmenmodul 4-polig, PA, FF

Klemmenmodul

Zeichnungsnummer

Bestellcode

35

52012156
Klemmenmodul Ex d, 4-pol., 2Dr,HART,T12

Klemmenmodul

Zeichnungsnummer

Bestellcode

35

52013302
Klemmenmodul Ex d, 2-pol., 2Dr,PA/FF,T12

Klemmenmodul

Zeichnungsnummer

Bestellcode

35

52013303
Klemmenmodul 4-pol.,EEx ia,HART,T12,OVP

Klemmenmodul

Zeichnungsnummer

Bestellcode

35

52018949
Klemmenmodul 2-p.,EEx ia,PA/FF,T12,OVP

Klemmenmodul

Zeichnungsnummer

Bestellcode

35

52018950
Anzeige-/Bedienmodul VU331, Version 2

Display

Zeichnungsnummer

Bestellcode

40

52026443
Kabel FHX40, 20m

weitere Teile

Bestellcode

52016334
Kabel FHX40, 5m

weitere Teile

Bestellcode

71020502
Kabel FHX40, 10m

weitere Teile

Bestellcode

71020503
Kabel FHX40, 30m

weitere Teile

Bestellcode

71020504
Adaptionskit Gehäuse F12, 2-Draht, FHX40

weitere Teile

Bestellcode

52018204
Abziehwerkzeug HF-Stecker

weitere Teile

Bestellcode

52007646
HF-Testkabel 6GHz + Widerstand

weitere Teile

Bestellcode

52028063
Adapterk. FMR2xx,FMx4x,PMx7x,FMD7x,FMG60

weitere Teile

Bestellcode

71000221
HF-Testkabel 6GHz

weitere Teile

Bestellcode

71006590
ToF Adapter FXA291

weitere Teile

Bestellcode

71007843
Änderungstypenschild, Ex-frei

weitere Teile

Bestellcode

71067434
Anzeige FHX40

Bestellcode

FHX40-
Montagebügel FHX40 1" / 2" Rohr

Bestellcode

52013874
Protective cover for housing T12/F12, SS

Bestellcode

543199-0001
