Spezifikation im Überblick
-
Prozesstemperatur
beliebig
-
Prozessdruck / max. Überlastdruck
beliebig
-
Prozessseitige Hauptmaterialien
nicht prozessberührend
Anwendungsgebiet

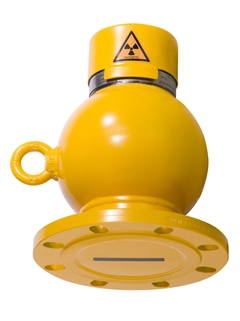

Der Strahlenschutzbehälter FQG62 dient zur Aufnahme des radioaktiven Strahlers bei der radiometrischen Grenzstand-, Füllstands- und Dichtemessung. Er lässt die Strahlung nur in einer Richtung fast ungedämpft austreten und dämpft sie in alle anderen Richtungen ab. Dies garantiert höchste Sicherheit für das Personal und eine zuverlässige Messung.
Der Strahlenschutzbehälter dient zur Aufnahme des radioaktiven Strahlers bei der radiometrischen Grenzstand-, Füllstands- und Dichtemessung. Er lässt die Strahlung nur in einer Richtung fast ungedämpft austreten und dämpft sie in alle anderen Richtungen ab.
Strahler: 137Cs bis 111GBq (3000mCi), 60Co bis 3,7 GBq (100 mCi)
Temperatur: Keine Beschränkungen (nicht-invasiv, von außen)
Druck: Keine Beschränkungen (nicht-invasiv, von außen)
Vorteile
Höchste Sicherheitseinstufung für den mitgelieferten Strahler (DIN 25426/ISO 2919, Klassifikation C 66646) sowie einfacher und sicherer Austausch des Strahlers
Zuverlässige Messung dank kleiner, kugelähnlicher Bauform welche bestmögliche Abschirmung bietet
Geringer Platzbedarf, einfache Montage mit verschiedenen Austrittswinkeln zur optimalen Anpassung an die Anwendung

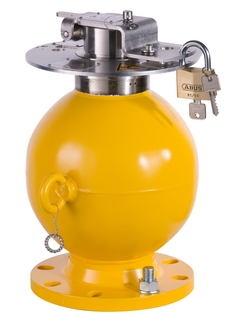

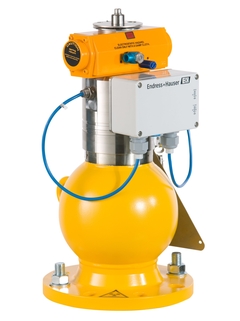

Manuelle oder pneumatische EIN-/AUS-Schaltung und Fixierung der Schaltstellung durch Vorhängeschloss, Einsteckschloss oder Fixierstift
Leichtes Erkennen des Schaltzustandes
Videos
Xpert Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Loading alternative products
Vorgänger
Erfolgsstorys
Beliebteste Downloads
-
-
Sicherheitshinweise (XA)
Safety Instructions Radiation Source Container FQG61, FQG62
Englische Version - 02/2016
II 2 G c IIB T4 X EG 09 013
EN DE 15/02/201601/10/201201/02/2010Sprache:
Englisch
Version:
15/02/2016
Dateigröße:
1 MB
Dateiname:
XA00507FA3_1416.pdf
-
-
-
Technische Information (TI)
Strahlenschutzbehälter FQG61, FQG62 Technische Information
Deutsche Version - 10/2019
Technische Information
EN DE 22/10/201919/05/201724/02/201628/01/201605/08/2015Sprache:
Deutsch
Version:
22/10/2019
Dateigröße:
3.8 MB
Dateiname:
TI00435FDE_1919.pdf
-
42 Dokumente
-
-
Technische Information (TI)
Information technique / Mise en service Conteneur de source radioactive FQG61/FQG62
Mesure par radioisotopes
Conteneur avec support de source pour mise ON/OFF
manuelle du rayonnementSprache:
Französisch
Version:
01/01/2011
Dateigröße:
2.1 MB
Dateiname:
TI00456FFR_0111.pdf
-
-
-
Technische Information (TI)
Strahlenschutzbehälter FQG61, FQG62 Technische Information
Technische Information
EN DE 22/10/201919/05/201724/02/201628/01/201605/08/2015Sprache:
Deutsch
Version:
22/10/2019
Dateigröße:
3.8 MB
Dateiname:
TI00435FDE_1919.pdf
-
-
-
Einbauanleitung (EA)
Proximity switch Installation Instruction
Source container FQG61, FQG62,FQG66
EN DE 26/11/2015Sprache:
Englisch
Version:
26/11/2015
Dateigröße:
1.6 MB
Dateiname:
EA01139FA2_0115.pdf
-
-
-
Einbauanleitung (EA)
Locking bolt - Installation Instruction
Source container FQG61, FQG62
EN DE 11/10/201315/08/2013Sprache:
Englisch
Version:
11/10/2013
Dateigröße:
515.2 KB
Dateiname:
EA01081FA2_0213.pdf
-
-
-
Einbauanleitung (EA)
Sealing set for Source container Installation instruction
Source container FQG61, FQG62
EN DE 12/04/2012Sprache:
Englisch
Version:
12/04/2012
Dateigröße:
335.7 KB
Dateiname:
EA0023FA2_1210.pdf
-
-
-
Einbauanleitung (EA)
Terminal box
Source container FQG61, FQG62, FQG66
EN DE 12/11/202102/10/201931/07/201826/11/2015Sprache:
Englisch
Version:
12/11/2021
Dateigröße:
680.4 KB
Dateiname:
EA01142FA2_0421.pdf
-
-
-
Einbauanleitung (EA)
Pneumatic cutoff
Source container FQG61, FQG62
EN DE 06/10/202102/10/201931/05/201727/11/201521/03/2014Sprache:
Englisch
Version:
06/10/2021
Dateigröße:
616.1 KB
Dateiname:
EA00024FA2_1721.pdf
-
-
-
Einbauanleitung (EA)
Sealing kit for Source container Installation instruction
Source container FQG6x-#A, FQG6x-#B, FQG6x-#C
EN DE 12/04/2012Sprache:
Englisch
Version:
12/04/2012
Dateigröße:
205.1 KB
Dateiname:
EA0021Fa2_1109.pdf
-
-
-
Einbauanleitung (EA)
Sealing kit for Source container Installation instruction
Source container FQG6x-#D
EN DE 12/04/2012Sprache:
Englisch
Version:
12/04/2012
Dateigröße:
268.8 KB
Dateiname:
EA0022FA2_1109.pdf
-
-
-
Sicherheitshinweise (XA)
Safety Instructions Radiation Source Container FQG61, FQG62
II 2 G c IIB T4 X
EG 09 013EN DE 15/02/201601/10/201201/02/2010Sprache:
Englisch
Version:
15/02/2016
Dateigröße:
1 MB
Dateiname:
XA00507FA3_1416.pdf
-
Ersatzteile nach Nummer in Zeichnung suchen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Vorhängeschloss FQG6x
-
Gehäuse/Gehäuse Zubehör
ZeichnungsnummerBestellcode2271301302 -
-
Haube FQG61/FQG62, Kette, VA
-
Abdeckung
ZeichnungsnummerBestellcode2071099267 -
-
Schlüssel > Schloss QG020/100,FQG6x,2St.
-
weitere Teile
Bestellcode52018920 -
-
Schlüssel > Schloss FQG61/FQG62, 2 Stück
-
weitere Teile
Bestellcode71227681 -
-
Klemmengehäuse FQG61/FQG62
-
Gehäuse/Gehäuse Zubehör
ZeichnungsnummerBestellcode3171308587 -
-
Einstellschraube Dichte, 6x41x15mm
-
weitere Teile
Bestellcode71383377 -
-
Einstellschraube Dichte, M6
-
weitere Teile
Bestellcode71383378 -
-
Ersatz RFID TAG
-
weitere Teile
BestellcodeXPRFID- -
-
Typenschildkit FQG6x
-
weitere Teile
Bestellcode71099421 -
-
O-Ring 70,0 x 2,0 FKM 70 (-40°C)
-
weitere Teile
Bestellcode52013061 -
-
HART Kommunikationswiderst. Ex / Ex-frei
-
weitere Teile
Bestellcode71325087 -
-
Kabelverschraubung M20, Kunststoff
-
weitere Teile
Bestellcode71435135 -
