Das Produkt ist in diesem Markt nicht verfügbar.
Bitte wenden Sie sich bei weiteren Fragen an Ihren Endress+Hauser-Vertriebspartner.
Spezifikation im Überblick
-
Laserwellenlänge
532 nm
-
Spektrale Abdeckung
150-3425 cm-1 (532 nm)
Anwendungsgebiet

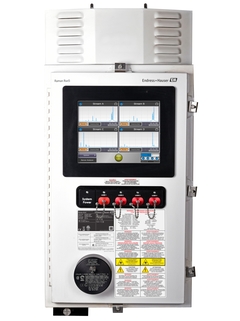

Der branchenführende Raman-Rxn5-Prozessanalysator ist ein schlüsselfertiger, laserbasierter Analysator mit Kaiser-Raman-Technologie. Er liefert quantitative Messungen der chemischen Zusammensetzung unter Verwendung der Raman-Spektroskopie. In die Entwicklung des Raman Rxn5 sind Kundenanforderungen an Wartungsfreundlichkeit und Zertifizierung für den Ex-Bereich eingeflossen, er ist kompakt und minimiert den Verbrauch von Betriebsmitteln. Die hohe optische Effizienz des Analysators macht ihn zum idealen Gerät für typische Messungen von Gasphasenproben.
Prozessmessstellen:
Dampf-Methan-Reformer
Vergaser (Kohle, Petrolkoks, Abfall, Biomasse)
Konvertierungsofen
Hydrotreater
Hydrocracker
CO2-Entfernung
Fertigprodukt-Syntheseschleifen
Typische Industrien:
Wasserstoffherstellung/-reinheit, HyCO, Wasserstoffrecycling,
Methanolherstellung
Ammoniakherstellung
Brennstoffzufuhr für Gasturbinen
Synthetisches Naturgas/IGCC-Kraftwerke
Vorteile
Zerstörungsfreie Analyse von Gasen, einschließlich homonuklearer zweiatomiger Verbindungen (H2, N2, O2)
Kompakt, kleiner als die meisten wandmontierten Gaschromatographen
Kann mit einer einzigen Basiseinheit und vier Sonden bis zu vier traditionelle Analysatoren ersetzen
Robust mit minimalen Betriebsmittelanforderungen, ohne Probentransport und ohne Verbrauchsmaterialien (Säulen, Ventile, Gase, Pumpen)
Minimaler Zeitaufwand für den Betreiber bei maximaler Sicherheit (kein Transport giftiger Gase zum Analysator)
Simultane Erfassung von bis zu vier Mess-Kanälen für schnellere Ergebnisse
Betriebsumgebung von -20 °C bis +50 °C
Extended Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Loading alternative products
Erfolgsstorys
Das könnte Sie ebenfalls interessieren
-
-
Technische Information (TI)
Raman Rxn5 Technische Information
Systemaufbau und Spezifikationen für den Raman Rxn5-Analysator
mit Kaiser Raman-TechnologieEN DE 27/02/202521/11/202421/11/202331/12/2020Sprache:
Deutsch
Version:
21/11/2024
Dateigröße:
2.9 MB
Dateiname:
TI01646CDE_0222.pdf
-
-
-
Betriebsanleitung (BA)
Raman RunTime V6.5 Betriebsanleitung
Informationen zu Inbetriebnahme, Bedienung und
Wartung der Raman RunTime V6.5 SoftwareEN DE 27/03/202530/10/202416/11/202316/11/202230/06/2022Sprache:
Deutsch
Version:
30/10/2024
Dateigröße:
4.9 MB
Dateiname:
BA02180CDE_0423.pdf
-
-
-
Betriebsanleitung (BA)
Raman Rxn5 Betriebsanleitung
Informationen zu Inbetriebnahme, Betrieb und Wartung
des Raman Rxn5-Analysators mit Kaiser Raman-TechnologieEN DE 17/03/202527/02/202516/01/202520/08/202421/11/2023Sprache:
Deutsch
Version:
27/02/2025
Dateigröße:
5.1 MB
Dateiname:
BA02179CDE_0425.pdf
-
-
-
Kurzanleitung (KA)
Raman Rxn5 Kurzanleitung
Schnelleinstieg in den Raman Rxn5-Analysator
mit Kaiser Raman-TechnologieEN DE 13/03/202527/02/202516/01/202505/12/202421/11/2023Sprache:
Deutsch
Version:
27/02/2025
Dateigröße:
2.1 MB
Dateiname:
KA01554CDE_0325.pdf
-
-
-
Einbauanleitung (EA)
Kit zur Leistungsverifizierung von LNG-Analysatoren Einbauanleitung
Anleitung zur Verwendung des Kits zur Leistungsverifizierung
von LNG-AnalysatorenEN DE 05/12/202430/03/2023Sprache:
Deutsch
Version:
05/12/2024
Dateigröße:
828.9 KB
Dateiname:
EA01470CDE_0123.pdf
-
-
-
Sicherheitshinweise (XA)
Raman Rxn5 Sicherheitshinweise
Ex-Bereich-Zertifizierungen und Montagehinweise für
den Raman Rxn5-Analysator mit Kaiser Raman-TechnologieEN DE 27/02/202513/01/202510/09/202407/12/202331/12/2020Sprache:
Deutsch
Version:
27/02/2025
Dateigröße:
1.9 MB
Dateiname:
XA02746CDE_0324.pdf
-
-
-
PU (Veröffentlichungen)
Raman Rxn5 analyzer optical service kit
An overview of the optical service kit for the Raman Rxn5 analyzer
containing tools and accessories with instructions on how to clean
and maintain the instrument to achieve its optimal performance.Sprache:
Englisch
Version:
04/05/2022
Dateigröße:
1 MB
Dateiname:
PU01467CEN_0122.pdf
-
-
-
PU (Veröffentlichungen)
Energy transition - Our gas analyzers are ready
An overview of energy transition and the importance of gas analysis
via TDLAS, QF, and Raman spectroscopy (including the J22, JT33, OXY5500,
Raman Rxn4, and Raman Rxn5 analyzers) to meet the demand for an
energy supply chain shift away from carbon toward renewable energy,
natural gas, hydrogen, LNG, biogas and more in the oil & gas industry.Sprache:
Englisch
Version:
14/05/2024
Dateigröße:
2.3 MB
Dateiname:
PU01458CEN_0224.pdf
-
-
-
PU (Veröffentlichungen)
Industry standards on gas quality - Raman Rxn5 analyzer (gas) and Raman Rxn4 analyzer (LNG)
A list of industry gas quality standards that our Raman Rxn5 analyzer
meets for gases and our Raman Rxn4 analyzer meets for LNG.Sprache:
Englisch
Version:
08/01/2025
Dateigröße:
432.3 KB
Dateiname:
PU01463CEN_0225.pdf
-
-
-
PU (Veröffentlichungen)
Raman Rxn5 analyzer - Laser-based composition analysis
An overview brochure about our Raman Rxn5 analyzer (including
the Raman Rxn-30 probe, the Rxn-40 probe,), a Raman spectroscopy
analyzer system for gas phase measurements powered by Kaiser Raman
technology.Sprache:
Englisch
Version:
07/01/2025
Dateigröße:
499.4 KB
Dateiname:
PU01444CEN_0225.pdf
-
Wird häufig zusammen gekauft
Zubehör
- K3100000116 - Drahtlose Tastur
