Dit product is niet verkrijgbaar in deze markt.
*Please contact your Endress+Hauser sales partner for any further questions.
Overzicht specificaties
-
Max. meetfout
±0.25 % o.r. ± 1 to 4 m/s (3.3 to 13 ft/s)
-
Measuring range
0.14 to 1.66 l/s (0.035 to 0.44 gal/s)
-
Medium temperature range
Seal material EPDM: –20 to +130 °C (–4 to +266 °F)
Seal material Silicone: –20 to +130 °C (–4 to +266 °F)
Seal material Viton: 0 to +150 °C (+32 to +302 °F) -
Max. process pressure
PN 16
-
Wetted materials
Liner: PFA
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022), Tantalum,
Platinum
Toepassingsgebied

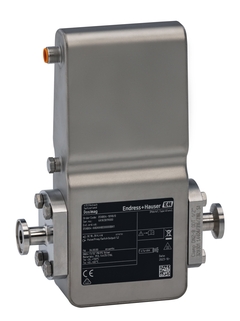

Dosimag is ontworpen voor veeleisende vul- en doseertoepassingen met geleidende vloeistoffen in Food & Beverage en Life Sciences. In toepassingen waar de ruimte beperkt is is, Dosimag de voorkeur van systemintegrators, skidbouwers en fabrikanten van installaties. Dosimag meet direct het volume. Het bidirectionele meetprincipe wordt nagenoeg niet beïnvloed door druk, dichtheid, temperatuur en viscositeit.
De compacte en robuuste sensor is verkrijgbaar in drie elektronicaversies:
Puls/frequentie/status versie voor eenvoudig en economisch gebruik in afvultoepassingen
Intelligente pulsversie met IO-Link biedt continue digitale communicatie, waardoor eenvoudige inbedrijfstelling en documentatie, real-time beschikbaarheid van procesgegevens, optimalisatie van vulomstandigheden en voorspellend onderhoud mogelijk zijn
Geïntegreerde batchingversie met Dynamic Drip Correction via Modbus RTU voor geavanceerde vulregeling
Voordelen
Hoge en stabiele vulprestaties - hoge meetnauwkeurigheid en herhaalbaarheid in de kortste vultijden
IO-Link maakt real-time digitale communicatie mogelijk voor eenvoudigere inbedrijfstelling en continue beschikbaarheid van gegevens
Compact ontwerp voor optimaal ruimtegebruik
Geïntegreerde batchingfunctionaliteit - beheer van vulproces opgelost door de flowmeter
Automatisch herstel van gegevens voor onderhoud
Wereldwijde conformiteit met industriestandaarden - EHEDG, 3-A, FCM, cGMP
CIP, SIP reinigbaar
