Product headline
std_productprofile_product_usp_34675_1508941655. Fully suitable for basic applications in the chemical and process industry.
Sensor features
Cost-effective sensor – ideal solution for basic requirements. Energy‐saving flow measurement – no pressure loss due to cross section constriction. Maintenance‐free – no moving parts. Nominal diameter: max. DN 600 (24"). Ex approvals for Zone 2. Liner made of PTFE.
Transmitter features
std_productprofile_product_benefits_34681_1508942231. std_productprofile_product_benefits_34683_1508942232. std_productprofile_product_benefits_34682_1508942239. std_successorproducts_product_differentiating_tech_features_35305_1509527304. std_successorproducts_product_differentiating_tech_features_35308_1509527353. std_successorproducts_product_differentiating_tech_features_35309_1509527353.
Wetted materials
Liner: PTFE Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum
Max. meetfout
Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s) Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s)
Measuring range
4 dm³/min to 9600 m³/h (1 to 44 000 gal/min)
Medium temperature range
–10 to +110 °C (+14 to +230 °F)
Ambient temperature range
–10 to +60 °C (+14 to +140 °F)
Sensor housing material
AlSi10Mg, coated; carbon steel with protective coating
Transmitter housing material
Powder‐coated die‐cast aluminum
Degree of protection
Compact version: IP67, type 4X enclosure Sensor remote version (standard): IP67, type 4X enclosure Sensor remote version (option): IP68, type 6P enclosure Transmitter remote version: IP67, type 4X enclosure
Display/Operation
2‐line backlit display with push buttons Configuration via local display and operating tools possible
Outputs
3 outputs: 0‐20 mA (active)/4‐20 mA (active/passive) Pulse/frequency output (passive) Switch output (passive)
Power supply
DC 16 to 62 V AC 85 to 260 V (45 to 65 Hz) AC 20 to 55 V (45 to 65 Hz)
Metrological approvals and certificates
Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Pressure approvals and certificates
47 documenten

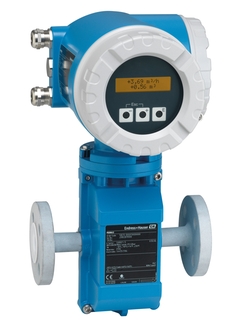

Proline Promag 50E
Technical Information
Electromagnetic flowmeter
EN
NL
Duits French Russisch Chinees
01/10/2017
01/04/2014
Taal:
Engels
Versie:
01/10/2017
Bestandsgrootte:
2.2 MB
Bestandsnaam:
TI01161DEN_0217.pdf
Proline Promag 50
PROFIBUS DP/PA
Operating Instructions
Electromagnetic flowmeter
EN
NL
Duits Spaans French
27/11/2017
01/02/2015
01/04/2014
09/05/2011
01/12/2010
Taal:
Engels
Versie:
27/11/2017
Bestandsgrootte:
9.6 MB
Bestandsnaam:
BA00055DEN_1717.pdf
Proline Promag 50
HART
Operating Instructions
Electromagnetic flowmeter
EN
NL
Bulgaars Duits Spaans French Hongaars Italiaans Japans Pools Portugees Russisch
27/11/2017
01/02/2015
01/04/2014
09/05/2011
01/12/2010
Taal:
Engels
Versie:
27/11/2017
Bestandsgrootte:
7.7 MB
Bestandsnaam:
BA00046DEN_1717.pdf
Proline Promag 50
Brief Operating Instructions
Electromagnetic flowmeter
EN
NL
Bulgaars Tsjechisch Duits Spaans Ests French Italiaans Portugees Russisch Servisch Chinees
27/11/2017
04/04/2016
09/09/2015
01/02/2015
01/04/2014
Taal:
Engels
Versie:
27/11/2017
Bestandsgrootte:
3.5 MB
Bestandsnaam:
KA00026DEN_1917.pdf
I/O-board, subprint, screening sheed
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
NL
Duits
01/05/2017
18/11/2011
Taal:
Engels
Versie:
01/05/2017
Bestandsgrootte:
350.6 KB
Bestandsnaam:
EA00062DA2_1517.pdf
Replacing amplifier board
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
NL
Duits
15/11/2018
05/08/2014
Taal:
Engels
Versie:
15/11/2018
Bestandsgrootte:
393.9 KB
Bestandsnaam:
EA00064DA2_1518.pdf
Replacing Power supply and display
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
NL
Duits
15/11/2018
18/11/2011
Taal:
Engels
Versie:
15/11/2018
Bestandsgrootte:
455.1 KB
Bestandsnaam:
EA00063DA2_1518.pdf
Replacing amplifier board for harsh environment (HE)
Installation Instructions
Promag 50, 53, 55, Promass 80, 83, 84, Cubemass DCI 8CN, CNGmass DCI 8DF
EN
NL
Duits
15/11/2018
10/10/2014
05/08/2014
Taal:
Engels
Versie:
15/11/2018
Bestandsgrootte:
379.4 KB
Bestandsnaam:
EA00067DA2_1518.pdf
Replacing power supply for harsh environment (HE)
Installation Instructions
Promag 50, 53, 55, Promass 40, 80, 83, 84, CNGmass DCI, Cubemass DCI, Prosonic Flow 93 P
EN
NL
Duits
15/11/2018
05/05/2014
01/11/2009
15/07/2009
Taal:
Engels
Versie:
15/11/2018
Bestandsgrootte:
367.5 KB
Bestandsnaam:
EA00066DA2_1418.pdf
Replacing S-DAT
Installation Instructions
Promag 23, 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, 8WF, Cubemass DCI 8CN, CNGmass DCI 8DF, t-mass 65
EN
NL
Duits
01/03/2018
21/11/2011
Taal:
Engels
Versie:
01/03/2018
Bestandsgrootte:
511.3 KB
Bestandsnaam:
EA00079DA2_1518.pdf
Zoek reservedelen op nummer in tekening
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Tekeningnummer
Bestelcode
F
50096745
Kit p.s.b. 50/53 85-260VAC HE
Tekeningnummer
Bestelcode
F
71039466
Kit p.s.b. 50/53 85-260VAC HE
Tekeningnummer
Bestelcode
F
71039466
P5x voeding 20-55 VDC Uitvoering
Tekeningnummer
Bestelcode
F
50096747
Kit p.s.b.50/53 20-55VAC 16-62VDC HE
Tekeningnummer
Bestelcode
F
71039468
Kit 10 fuses 250 VAC T800 MA
Tekeningnummer
Bestelcode
7
50094002
Set 10 zekeringen T 2A00/250V
Tekeningnummer
Bestelcode
7
50094003
Tekeningnummer
Bestelcode
B
50106079
Kit meas. amplifier 50 ECC WEA HE
Tekeningnummer
Bestelcode
B
71039448
Kit meas. amplifier PMAG 50 ECC SEA
Tekeningnummer
Bestelcode
B
50106081
Kit meas. amplifier 50 ECC SEA HE
Tekeningnummer
Bestelcode
B
71039450
Kit meas. amplifier PMAG 50 ECC EES
Tekeningnummer
Bestelcode
B
50106080
Kit meas. amplifier 50 ECC EES HE
Tekeningnummer
Bestelcode
B
71039449
Tekeningnummer
Bestelcode
B
50106073
Kit meas. amplifier 50 WEA HE
Tekeningnummer
Bestelcode
B
71039445
Kit meas. amplifier PMAG 50 SEA
Tekeningnummer
Bestelcode
B
50106075
Kit meas. amplifier 50 SEA HE
Tekeningnummer
Bestelcode
B
71039447
Kit meas. amplifier PMAG 50 EES
Tekeningnummer
Bestelcode
B
50106074
Kit meas. amplifier 50 EES HE
Tekeningnummer
Bestelcode
B
71039446
P40/5x/8x/9x I+F/stat/in+uit Ex
Tekeningnummer
Bestelcode
C
50096759
Kit I/O 50/80 I+F status in+out HE EX
Tekeningnummer
Bestelcode
C
71039473
P40/50/80/90 stroom/freq. EX
Tekeningnummer
Bestelcode
C
50096757
Kit I/O 50/80 current/frequ. out HE EX
Tekeningnummer
Bestelcode
C
71039474
Tekeningnummer
Bestelcode
C
71066579
Kit I/O 50/53/55/80/83 Profib. PA HE Ex
Tekeningnummer
Bestelcode
C
71066580
P40/50/80/90 stroomuitgang Ex
Tekeningnummer
Bestelcode
C
50096756
Kit I/O 50 current out HE EX
Tekeningnummer
Bestelcode
C
71039710
Kit com 50/53/83/65 Profibus DP Ex
Tekeningnummer
Bestelcode
C
71021742
Kit I/O 50/53/83 Profibus DP HE EX
Tekeningnummer
Bestelcode
C
71039484
P50/P80 DISPLAY KOMPAKT >V1.06XX
Tekeningnummer
Bestelcode
E
50108132
P50/P80 DISPLAY WANDBEH.>V1.06XX
Tekeningnummer
Bestelcode
J
50108131
P5x/8x/9x busprint wandbeh.
Tekeningnummer
Bestelcode
21
50094017
5x/40/8x aansluitprinten veldbehuizing
Tekeningnummer
Bestelcode
G
50094016
PNG aansluitprint 5x wandbehuizing
Tekeningnummer
Bestelcode
19
50094015
Kit connec. board 50/53/55 wall encl.HE
Tekeningnummer
Bestelcode
19
71039496
P5x/8x/9x I/O aansluitpr. wandbeh.
Tekeningnummer
Bestelcode
18
50094014
PNG Aansluitprint 5x W/P FS
Tekeningnummer
Bestelcode
A
50098018
Kit connection board D/E/L/P/S/W FS HE
Tekeningnummer
Bestelcode
A
71039497
P5X/8X/40 AANSLUITKLEMMENSET VELDBEH.
Tekeningnummer
Bestelcode
29
50108139
Kit Termin.Block Wall encl. 5X/8X/9X/65
Tekeningnummer
Bestelcode
30
50108140
Kit S-Dat Promag 50 programmed
Tekeningnummer
Bestelcode
S
71003946
Tekeningnummer
Bestelcode
8
50094026
PNG Deksel 5x/40/8x zonder display
Tekeningnummer
Bestelcode
9
50094028
PNG Deksel aansluitruimte
Tekeningnummer
Bestelcode
10
50094038
PNG Deksel aansluitruimte
Tekeningnummer
Bestelcode
26
50094038
PNG Wartel M20 x 1,5 ( 10 stuks ) Exd
Tekeningnummer
Bestelcode
15
50098036
PNG WARTEL M20 x 1,5 ( 10 STUKS )
Tekeningnummer
Bestelcode
15
50096840
PNG Wartel verloop M20 x 1,5/NPT 1/2" (1
Tekeningnummer
Bestelcode
15
50098042
PNG Wartel verloop M20 x 1,5/G 1/2" (10
Tekeningnummer
Bestelcode
15
50098041
Tekeningnummer
Bestelcode
15
50098037
Kit 2 cable glands G1/2" Nema 6P
Tekeningnummer
Bestelcode
15
71029351
Kit 2 cable glands NPT1/2" Nema 6P
Tekeningnummer
Bestelcode
15
71029352
PNG montageframe veld/RVS beh.
Tekeningnummer
Bestelcode
12
50096839
PNG Mof voor veld/RVS behuizing
Tekeningnummer
Bestelcode
14
50099102
Tekeningnummer
Bestelcode
13
50096841
PNG Dekselafdichtingen Veldbehuzing
Tekeningnummer
Bestelcode
20
50094041
PNG O-ring deksel ( 10 stuks ) veldbeh.
Tekeningnummer
Bestelcode
11
50094050
PNG Behuizings onderdelen W/P/H kompakt
Tekeningnummer
Bestelcode
22
50098020
PNG Behuizings onderdelen W/P/H FS
Tekeningnummer
Bestelcode
24
50098019
PNG Behuizingsafdichting W/P FS
Tekeningnummer
Bestelcode
25
50098023
PNG Behuizingsafdichting W/P kompakt
Tekeningnummer
Bestelcode
23
50098024
Kabel voor separate uitv. PROMAG 50/53
Montage set voor transmitter 50/53
Promag L/W/P/S,E, grounding cable kit
Promag, aardingsring/bescherm ring
Commubox FXA193 (RS232) - Service
