Overzicht specificaties
-
Process temperature
-50 °C...+150 °C
(-58 °F...+302 °F) -
Process pressure / max. overpressure limit
Vacuum...64 bar
(Vacuum...928 psi) -
Min. density of medium
0.5g/cm³(0.4g/cm³ option)
Toepassingsgebied

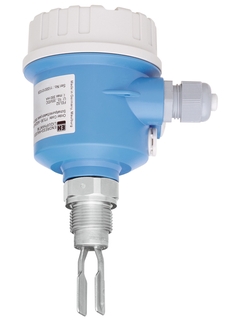

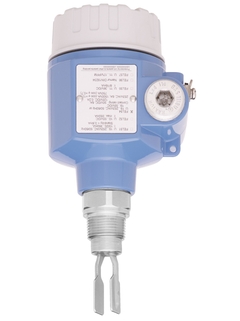

De Liquiphant FTL50 is een niveauschakelaar voor gebruik in gevaarlijke omgevingen en beschikt over alle internationale certificaten. Te gebruiken in alle sectoren. De FTL50 biedt functionele veiligheid SIL2/SIL3. De second line of defense garandeert de hoogste mate van veiligheid en beschikbaarheid van het instrument. Betrouwbare meetwaarden, niet beïnvloed door: veranderende mediumeigenschappen, stroming, turbulentie, gasbellen, schuim, trillingen of aangroei.
Niveauschakelaar voor alle vloeistoffen.

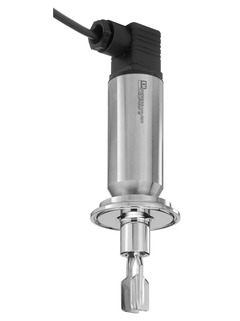

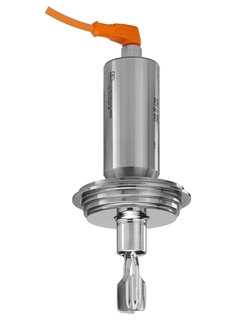

Procesaansluitingen: schroefdraad, flenzen en hygiënische koppeling (Tri-Clamp)
Temperatuur: -50 tot +150 °C (-58 tot +302 °F)
Druk: -1 tot +64 bar (-14,5 tot +928 psi)
Materiaal sensor: 316L, legering
Internationale certificaten voor explosieveiligheid, overvulbeveiliging (WHG), SIL, maritieme goedkeuringen
Voordelen
Gebruik in veiligheidssystemen die functionele veiligheid SIL2/SIL3 vereisen volgens
IEC 61508/IEC 61511-1Internationale certificaten voor explosieveiligheid en overvulbeveiliging (WHG)
Geen kalibratie nodig, eenvoudig op te starten
Geen mechanisch bewegende delen: geen onderhoud, geen slijtage, lange levensduur.
Vork wordt op beschadiging gecontroleerd: gegarandeerde werkingSecond line of defense ter bescherming van het milieu
Diverse gestandaardiseerde procesaansluitingen voor alle toepassingen
Sensor is gemaakt van roestvrij staal (316L) en een zeer corrosiebestendig materiaal (legering)
Video's
Extended selectie
-
High-end producten
- Functioneel en uiterst doelmatig
Technische topkwaliteit
Eenvoud
-
Eenvoudige producten
- Gemakkelijk te selecteren, installeren en gebruiken
Technische topkwaliteit
Eenvoud
-
Standaardproducten
- Betrouwbaar, robuust en onderhoudsarm
Technische topkwaliteit
Eenvoud
-
Gespecialiseerde producten
- Ontworpen voor veeleisende applicaties
Technische topkwaliteit
Eenvoud
Variabel
| FLEX selectie | Technische topkwaliteit | Eenvoud |
|---|---|---|
Fundamental selectie Voldoe aan uw basismeetvoorwaarden |
Technische topkwaliteit
|
Eenvoud
|
Lean selectie Beheers eenvoudig uw belangrijkste processen |
Technische topkwaliteit
|
Eenvoud
|
Extended selectie Optimaliseer uw processen met innovatieve technologieën |
Technische topkwaliteit
|
Eenvoud
|
Xpert selectie Beheers uw meest uitdagende applicaties |
Technische topkwaliteit
|
Eenvoud
Variabel |
Loading alternative products
Voorganger
Succesverhalen
Meest gedownload
-
-
Technische informatie (TI)
Liquiphant M FTL50, FTL51, FTL50H, FTL51H Technical Information
Engelse versie - 01/2020
Point level switch for all kinds of liquids
EN NL 10/01/202009/10/201730/11/201607/05/201504/04/2012Taal:
Engels
Versie:
10/01/2020
Bestandsgrootte:
2.7 MB
Bestandsnaam:
TI00328FEN_1820.pdf
-
-
-
Explosieveiligheid
Product family: Liquiphant M, Liquiphant S
Engelse versie - 07/2021
Product root: FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, FTL71- Region: Europe (ATEX) Approval agency: DEKRA Protection: Ex i Zone 0, Ex i Zone 0/1
EN NL 07/07/2021Taal:
Engels
Versie:
07/07/2021
Bestandsgrootte:
2.3 MB
Bestandsnaam:
KEMA99ATEX0523X_Issue7.pdf
-
205 documenten
-
-
Technische informatie (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN NL 25/03/202415/09/202328/10/202130/07/202119/06/2020Taal:
Engels
Versie:
25/03/2024
Bestandsgrootte:
1.1 MB
Bestandsnaam:
TI00426FEN_2524.pdf
-
-
-
Technische informatie (TI)
Liquiphant M FTL50, FTL51, FTL50H, FTL51H Technical Information
Point level switch for all kinds of liquids
EN NL 10/01/202009/10/201730/11/201607/05/201504/04/2012Taal:
Engels
Versie:
10/01/2020
Bestandsgrootte:
2.7 MB
Bestandsnaam:
TI00328FEN_1820.pdf
-
-
-
Technische informatie (TI)
Liquiphant M FTL51C Technical Information
Point level switch for all kinds of liquids
with high corrosion-resistant coatingEN NL 31/08/201813/02/201719/05/201029/11/2007Taal:
Engels
Versie:
31/08/2018
Bestandsgrootte:
2 MB
Bestandsnaam:
TI00347FEN_1418.pdf
-
-
-
Technische informatie (TI)
Technical Information Liquiphant M Density and Density Computer FML621
Density computer for liquids
Also for use in hazardous areasEN NL 08/10/201212/02/200929/11/2007Taal:
Engels
Versie:
08/10/2012
Bestandsgrootte:
800.4 KB
Bestandsnaam:
TI00420FEN_1312.pdf
-
-
-
Bedieningshandleiding (BA)
Liquiphant M/S FTL50, FTL51, FTL50H, FTL51H, FTL51C, FTL70, FTL71 Electronic insert FEL50A PA
Vibration Limit Switch
Level limit switch for all liquids.
Suitable for use in hazardous areas, food and pharmaceuticalsEN NL 10/08/2004Taal:
Engels
Versie:
10/08/2004
Bestandsgrootte:
836 KB
Bestandsnaam:
BA141FEN.pdf
-
-
-
Beknopte instructie (KA)
FTL5x - sealing set
FTL5x - sealing set
EN NL 03/05/2021Taal:
Engels
Versie:
03/05/2021
Bestandsgrootte:
63.3 KB
Bestandsnaam:
KA00609F_A2.pdf
-
-
-
Beknopte instructie (KA)
Bedienungsanleitung/ Operating Instuction Liquiphant.
Sliding Sleeve
EN NL 01/05/200801/11/1998Taal:
Engels
Versie:
01/05/2008
Bestandsgrootte:
314.8 KB
Bestandsnaam:
KA100fa6_0308.pdf
-
-
-
Beknopte instructie (KA)
Liquiphant M FTL50, FTL51 Operating Instructions
Point level switch for all kinds of liquids
EN NL 20/01/201729/06/201618/04/200601/04/2006Taal:
Engels
Versie:
20/01/2017
Bestandsgrootte:
982.5 KB
Bestandsnaam:
KA00143FA6_1417.pdf
-
-
-
Beknopte instructie (KA)
Liquiphant M FTL50-########7#, FTL51-########7#, Operating Instructions
Point level switch for all liquids.
Suitable for use in hazardous areas, food and pharmaceuticals
With Aluminium HousingEN NL 20/01/201729/06/201631/07/201018/04/200606/07/2004Taal:
Engels
Versie:
20/01/2017
Bestandsgrootte:
1.8 MB
Bestandsnaam:
KA00163FA6_1417.pdf
-
-
-
Beknopte instructie (KA)
Liquiphant M Density FTL50, FTL51 Operating Instructions
Liquiphant M for density and concentration calculation
EN NL 29/06/201615/11/2007Taal:
Engels
Versie:
29/06/2016
Bestandsgrootte:
999.4 KB
Bestandsnaam:
KA00284FA6_1316.pdf
-
Zoek reservedelen op nummer in tekening
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Deksel voor alu. F13 behuizing
-
Deksel
TekeningnummerBestelcode2052002698 -
-
Deksel voor alu. F17 behuizing
-
Deksel
TekeningnummerBestelcode2052002699 -
-
Cover T13 Alu, gasket EPDM
-
Deksel
TekeningnummerBestelcode2052006903 -
-
Cover T13 "Terminal" Alu, gasket EPDM
-
Deksel
TekeningnummerBestelcode2552007103 -
-
Deksel F16, grijs, PBTP, incl. O-ring
-
Deksel
TekeningnummerBestelcode2052025606 -
-
Deksel F16 transparant met afdichting
-
Deksel
TekeningnummerBestelcode2052025790 -
-
Deksel voor 316L F15 behuizing
-
Deksel
TekeningnummerBestelcode2052027000 -
-
Cover F15 316L, sight glass, gasket
-
Deksel
TekeningnummerBestelcode2052027002 -
-
Cover F15, sight glass PC, 316L, gasket
-
Deksel
TekeningnummerBestelcode2052028207 -
-
Deksel F27 316L, pakking EPDM
-
Deksel
TekeningnummerBestelcode2071114754 -
-
FTL7X bevestigingset voor behuizing
-
Elektronisch
TekeningnummerBestelcode1252004236 -
-
O-ring 71.0x3.55 EPDM, 5 stuks
-
Afdichting
TekeningnummerBestelcode2152004137 -
-
Afdichting EPDM, deksel F13/17/18/27-5st
-
Afdichting
TekeningnummerBestelcode2152004277 -
-
Afdichtingsset EPDM 73,0x3,0, 10 stuks
-
Afdichting
TekeningnummerBestelcode2152008495 -
-
Afdichting 67,5x2,9x1,5 VMQ/PTFE, 5 st.
-
Afdichting
TekeningnummerBestelcode2152028179 -
-
Afdichtingsset FVQM, deksel F27, 5 stuks
-
Afdichting
TekeningnummerBestelcode2171114756 -
-
FTL5x adapter G1/2 voor F15 behuizing
-
Adapter behuizing/Kabelinvoer
TekeningnummerBestelcode1552002447 -
-
FTL5x adapter NPT1/2 voor F15 behuizing
-
Adapter behuizing/Kabelinvoer
TekeningnummerBestelcode1552002448 -
-
FTL5x adapter PG13,5 voor F15 behuizing
-
Adapter behuizing/Kabelinvoer
TekeningnummerBestelcode1552002450 -
-
FTL7X adapterset voor wartel NPT 1/2"
-
Adapter behuizing/Kabelinvoer
TekeningnummerBestelcode1552004133 -
-
Adapter set wartel M20
-
Adapter behuizing/Kabelinvoer
TekeningnummerBestelcode1552004134 -
-
FTL7X adapterset voor wartel G 1/2
-
Adapter behuizing/Kabelinvoer
TekeningnummerBestelcode1552004135 -
-
FTL5x adapter PG13,5 voor F16 behuizing
-
Adapter behuizing/Kabelinvoer
TekeningnummerBestelcode1552004136 -
-
FTL5x wartel M20 voor F15 behuizing
-
Adapter behuizing/Kabelinvoer
TekeningnummerBestelcode1552004278 -
-
Cable gland M20 Metal F15, gasket
-
Adapter behuizing/Kabelinvoer
TekeningnummerBestelcode1571185029 -
-
Plug conn. ISO4400 3-pole, NPTF1/2, PE
-
verdere/extra onderdelen
Bestelcode516734-1000 -
-
Plug conn. ISO4400 DIN43650 3+PE Pg11
-
verdere/extra onderdelen
Bestelcode516734-2000 -
-
Cable 4x0.75, case 5080 FlSt
-
verdere/extra onderdelen
Bestelcode938313-1000 -
-
Electronics FEL51 19-253VAC
-
Elektronisch
TekeningnummerBestelcode3052002304 -
-
Electronics FEL52 10-55VDC-PNP
-
Elektronisch
TekeningnummerBestelcode3052002305 -
-
FTL5x FEL54
-
Elektronisch
TekeningnummerBestelcode3052002306 -
-
FTL5x FEL55
-
Elektronisch
TekeningnummerBestelcode3052002307 -
-
FTL5x FEL56
-
Elektronisch
TekeningnummerBestelcode3052002308 -
-
FTL5x FEL57
-
Elektronisch
TekeningnummerBestelcode3052002309 -
-
FTL5X FEL58
-
Elektronisch
TekeningnummerBestelcode3052006454 -
-
Electronics FEL50D Density/Concentration
-
Elektronisch
TekeningnummerBestelcode3071027201 -
-
Electronica FEL50A,PA,HW02.00,SW01.03.00
-
Elektronisch
TekeningnummerBestelcode3071074953 -
-
Lubricant "SYNTHESO GLEP1" (tube a 8g)
-
verdere/extra onderdelen
Bestelcode52005977 -
-
Modificatietypeplaat, non Ex
-
verdere/extra onderdelen
Bestelcode71067434 -
-
Sealing ring G3/4, 27x32, FA, 5 pcs.
-
Afdichting
TekeningnummerBestelcode5771185027 -
-
Sealing ring G1, 33x39 FA, 5 pcs.
-
Afdichting
TekeningnummerBestelcode5752014048 -
-
O-ring 21,89x2,62 VMQ 70, FDA, 5 pcs.
-
verdere/extra onderdelen
Bestelcode52014473 -
-
O-ring 21.89x2.62 VMQ, FDA, USP, 3pcs.
-
verdere/extra onderdelen
Bestelcode71086100 -
-
O-ring 21,89x2,62 EPDM, FDA, USP, 3 pcs.
-
verdere/extra onderdelen
Bestelcode71140670 -
-
O-Ring28,17x3,53Silicon,5st
-
verdere/extra onderdelen
Bestelcode52014472 -
-
O-ring 28,17x3,53 VMQ, FDA, USP, 3 pcs.
-
verdere/extra onderdelen
Bestelcode71086102 -
-
O-Ring 28,17x3,53 EPDM, FDA, USP, 3 St.
-
verdere/extra onderdelen
Bestelcode71140668 -
-
Profile gasket 29x36x3.7, FDA, 5 pcs.
-
verdere/extra onderdelen
Bestelcode52014424 -
-
Profile gasket 29x36x3.7, FDA, USP, 5pcs
-
verdere/extra onderdelen
Bestelcode71075662 -
-
M12-female plug connec., 90deg, 5m cable
Bestelcode52010285 -
Kabel 4x0,34, doos M12,316L,90o,L=5m
Bestelcode52024216 -
Zonnekap/beschermkap F16 behuizing
Bestelcode71127760 -
Weerbestendige deksel F13/F17/F18/F27
Bestelcode71040497 -
Inlasadapter G3/4, d=55, 316L
Bestelcode52001052 -
Weld-in adapter G3/4, 316L, 3.1
Bestelcode52011897 -
Inlasadapter G1, d=60, 316L
Bestelcode52001051 -
Hygienische inlasadapter G1", draaibaar
Bestelcode52001221 -
Inlasadapter G1, d=60, 316L, 3.1
Bestelcode52011896 -
Weld-in adapter G1, adjustable,316L, 3.1
Bestelcode52011898 -
Inlas adaptor G 1", d=53, 316L, 3.1
Bestelcode71093129 -
Weld-in adapter G1, d=53, 316L
Bestelcode71258358 -
Test magnet
Bestelcode71267011 -
Fork protection screwed
Bestelcode71639787 -
Fork protection screwed and slitted
Bestelcode71639788
